Биоклиматическая пергола Б1 (поворотно-раздвижная)
| Максимальная площадь (S): | 42 м² |
| Возможность сдваивания: | Есть |
| Материал колонн и балок: | экструдированный алюминий |
| LED подсветка: | По периметру |
Характеристики
| Варианты исполнения: | Отдельностоящая, пристенная, встраиваемая |
| Минимальная ширина (L): | 2,5 м |
| Максимальная ширина (L): | 6 м |
| Максимальная высота (H): | до 3 м |
| Минимальный вынос (P): | 2,5 м |
| Максимальный вынос (P): | 7 м |
| Максимальная ширина между опорами (проем): | 4,23 м |
| Максимальная площадь (S): | 42 м² |
| Колонны: | 165×165 мм |
| Несущая балка каркаса: | 280х165 |
| Профиль ламели: | 260х42 мм (экструдированный алюминий) |
| Возможность сдваивания: | Есть |
| Материал колонн и балок: | экструдированный алюминий |
| Метизы: | нержавеющая сталь |
| LED подсветка: | По периметру |
| Слив воды: | Встроенный: пластиковые трубы внутри колонн |
| Покраска: | порошковое покрытие, декорирование (любой цвет) |
| Покрытие: | глянец, матовый, муар |
Описание
Пергола биоклиматик Б1 — это современная конструкция с автоматизированной крышей, оснащенной поворотно-раздвижными алюминиевыми ламелями размером 260 х 42 мм. Ламели поворачиваются сдвигаясь в сторону, создавая максимальный комфорт и гибкость в управлении защитой от солнца или дождя. Стандартный вынос (P) конструкции может достигать до 7 метров. Ширина изделия (L) с цельными ламелями варьируется до 6 метров.
Ламели оснащены специальными уплотнителями, которые обеспечивают полную герметичность и защиту от любых осадков. Встроенная дренажная система включает в себя желоб и раскрывающийся плавниковый уплотнитель, что эффективно перенаправляет дождевую воду с крыши в лоток, откуда она далее выводится по пластиковым трубам, встроенным в колонны, через специально предусмотренные отверстия. Это решение гарантирует отсутствие скоплений воды на поверхности и предотвращает любые протечки.
Преимущества:
- 100% герметичность в местах сбора и отвода воды благодаря продуманной сливной системе;
- 100% герметичность в местах примыкания ламелей обеспечивается за счет системы уплотнителей;
- конструкция изделия сборно-разборная, выполнена с использованием технологии «Скрытый крепеж»;
- встроенное LED-освещение и моторизация для максимального комфорта и удобства управления
Преимущества биоклиматических пергол
Комплектация биоклиматических пергол
Панорамное остекление
Биоклиматическая пергола с вертикальным раздвижным остеклением из каленого стекла третьего класса прочности является универсальным решением для дома или ресторана. Конструкция позволяет легко превратить панорамное остекление в ограждение с защитой от ударов в зоне ног с помощью одного нажатия кнопки на пульте управления. Подъём стекла осуществляется вертикально вверх и может открываться и закрываться секциями. Веранда будет радовать вас даже зимой, но механизм раздвижного остекления желательно использовать только в теплое время года, чтобы избежать порчи оборудования из-за обледенения стекол.Раздвижное остекление
Универсальным решением для дома или ресторана в любое время года может стать биоклиматическая пергола, оснащенная вертикальным раздвижным остеклением из каленого стекла третьего класса прочности. Раздвижное остекление легко сдвигается в одну из сторон и может быть разбито на отдельные секции. Кроме того, можно установить замки внутри или снаружи в соответствии с потребностями и предпочтениями.С экранами ЗИП-системы

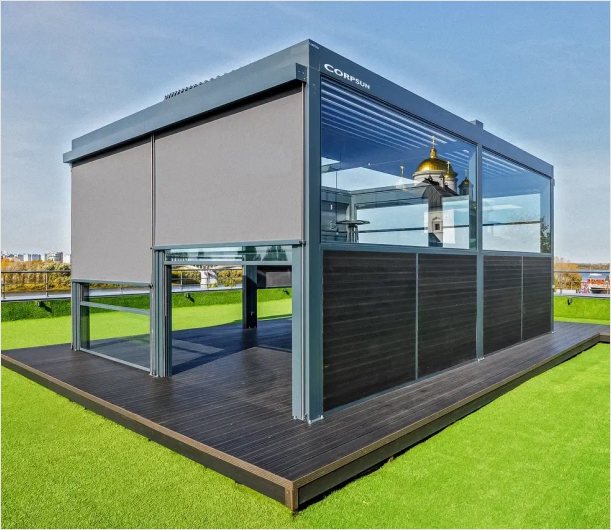

Биоклиматическая пергола с экранами ЗИП (ZIP)— демократичное решение для вашего дома. Ткани Скрин (Screen), используемые для боковой защиты, экономят электроэнергию и формируют уютный микроклимат в помещении, защищают от снега, дождя и ветра. ЗИП-система (ZIP-система) особенно подходит для солнечной стороны, т.к. обеспечивает эффективную солнцезащиту. Использовать для экранов можно и прозрачные материалы, как правило, их применяют с теневых сторон веранды или для создания панорамного обзора красивых видов.
Комбинированной комплектации
Биоклиматические конструкции комплектуются комби- нированно любыми типами изделий для перекрытия про- емов и защиты от ветра, осадков и солца. Комбинации разных типов остекления и тканей экранов открывают без- граничные возможности для создания уютного, удобного, уникального интерьера веранды предпочитаемого стиля от «хай-тек (hi-tech)» до «прованса» или стиля «рустик». Благодаря техническому оснащению комбинации остекления и экра- нов динамично меняют атмосферу помещения, затеняя или освещая нужные зоны одним нажатием кнопки.
Стандартные типы монтажа

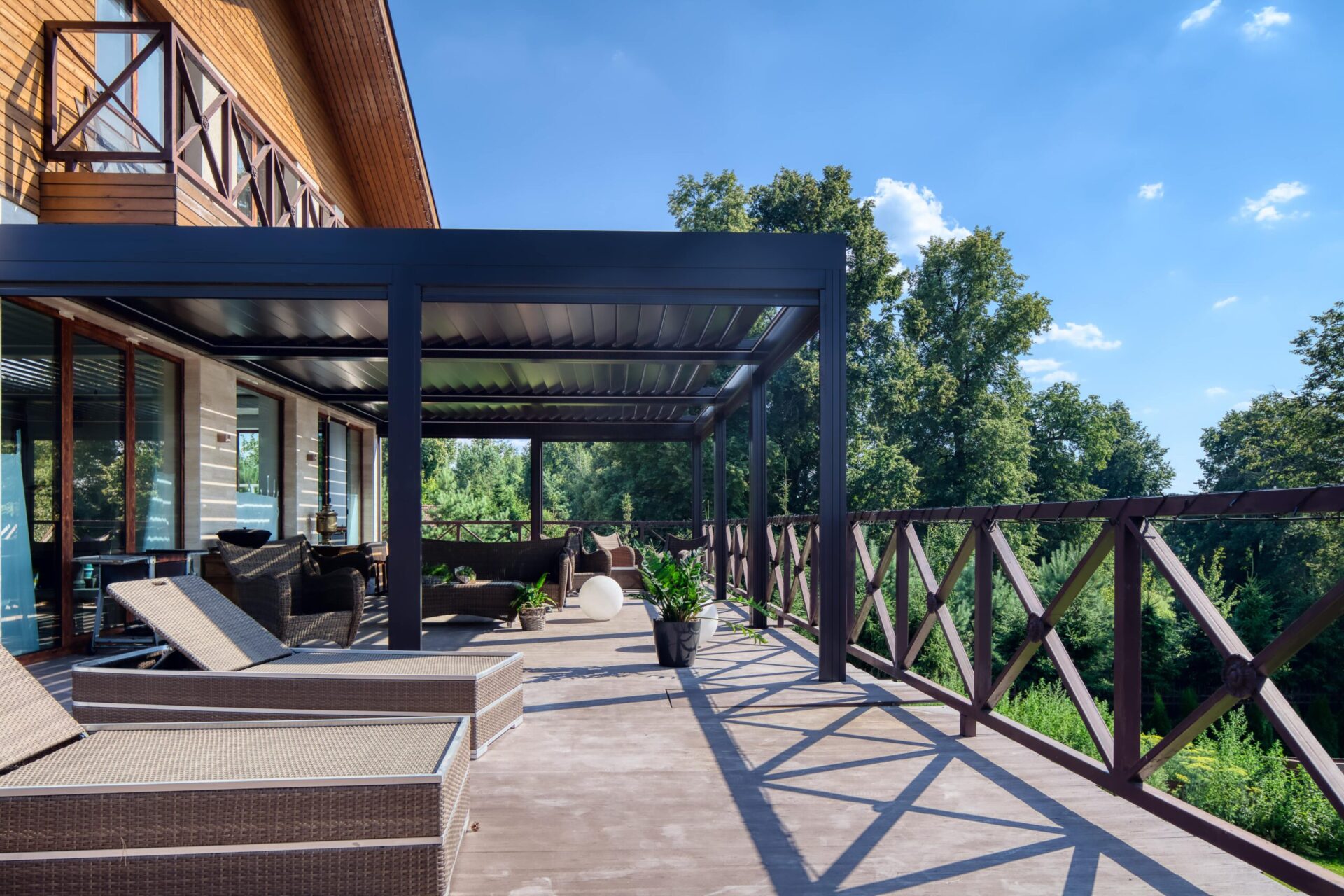

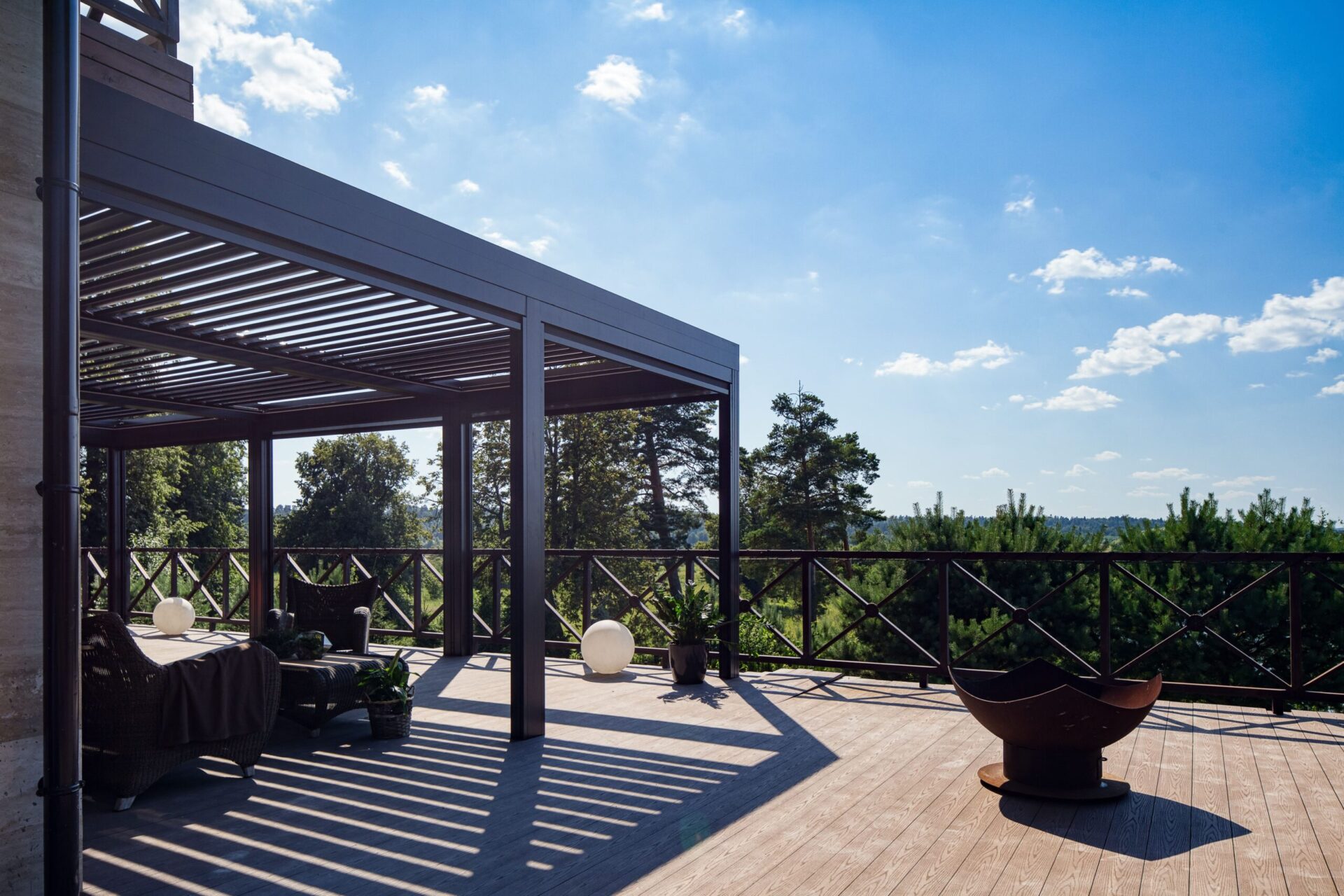

Пристенный тип комплектации и монтажа
При пристенном типе монтажа изделие надежно крепится к стене через специальный кронштейн (адаптер). Чертежи адаптеров размещены в техническом каталоге изделия. Обратите внимание, что пристенный тип монтажа требует предусмотреть установку специальных элементов в местах примыкания конструкции к стене для обеспечения гидроизоляции в местах стыковки. В CORPSUN вы можете дополнительно заказать специальные детали, которые изготавливаются индивидуально по условиям и параметрам вашего проекта.
Комбинированный тип комплектации и монтажа
При комбинированном типе монтажа необходимо точно провести замеры, которые обеспечат качественное проектирование и монтаж конструкций. В таких нестандартных ситуациях завод CORPSUN выполняет проектирование и производство (при необходимости) кронштейнов для установки в штучных количествах, что, как правило, приводит к небольшому увеличению стоимости, которая зависит от сложности исполнения и времени проектирования. В среднем стоимость индивидуальных проектов составляет от 3500 рублей за час работы проектировщика, затраты по времени составляют от 3 до 20 часов. В означенную стоимость входит разработка проекта, чертежей кронштейнов, описание технологии изготовления, запуск в производство в единичном исполнении.
Подвесной тип комплектации и монтажа
При подвесном типе монтажа необходимо учесть материал стены, на которую устанавливаются подвесы, либо необходимо разрабатывать индивидуально опорные колонны, обеспечивающие устойчивость. Подвесной тип монтажа требует профессиональной оценки объекта и дальнейшей разработки проекта.
Отдельно стоящий тип комплектации и монтажа
Для обозначения отдельно стоящих изделий в каталогах мы используем сокращение УНО (UNO). При монтаже УНО (UNO) необходимо предусмотреть в проекте для разных случаев использования следующие типы фиксирующих закладных фундаментов: 1) для конструкций, которые не планируется ежегодно разбирать и собирать, и особенно для теплых конструкций обязательно применять жесткие металлические укрепления на свайном или ленточно-бетонном фундаменте; 2) для устойчивости и жесткости конструкций, которые будут ежегодно демонтироваться и монтироваться, основание колонн крепится к сборно-разборному металлическому каркасу.
Цвет конструкции пергол
Белый
RAL9003
Слоновая кость
RAL1013
Коричневый
RAL8019
Антрацит
RAL7016
Белый муар
RAL9003
Терракот муар
RAL8028
Черный муар
RAL9005
Графит муар
RAL7024
И другие цвета
Муар жесткий
АНДЖЕЛИК (ANGELIC)
Суперматовая
Муар жесткий
АЦТЕК ГОЛД PE (AZTEC GOLD PE)
Матовая
Гладкая
БРОНЗ РИНГ (BRONZE RING)
Матовая
Муар
ВЕЛЮР PE (VELOUR PE)
Матовая
И другие цвета
Технические особенности конструктива
ИННОВАЦИОННАЯ КОНСТРУКЦИЯ ПРОФИЛЯ ЛАМЕЛЕЙ
Конструктив профиля ламелей спроектирован таким образом, чтобы при движении в повороте ламели скорость воды была плавной и равномерной, в результате чего вода мягко стекает в небольшой желобок ламели, затем оттуда сливается в желоб несущей балки конструкции. При проходе воды через передний ряд уплотнителя на ламелях желобок каждой ламели обеспечивает сбор и отвод воды, предотвращая протечку внутрь помещения.
ИННОВАЦИОННЫЙ ПЛОТНЫЙ ПРИЖИМ ЛАМЕЛЕЙ
Инновационный плотный прижим ламелей обеспечивается не только моторизацией, но и скоплением воды сверху изгиба на ламелях до ее слива в желоба. Конструктив ламелей спроектирован таким образом, что под воздействием естественной силы природы (давление воды) профили еще плотнее прижимаются друг к другу, при этом раскрывающий уплотнитель второго ряда полностью блокирует воду даже при сильном прогибе ламелей.
СИСТЕМА УПЛОТНИТЕЛЕЙ СЕРИИ Б
В серии Б система уплотнителей в ламелях и желобе обеспечивает гидроизоляцию в местах примыкания профилей. Применяются профильные уплотнители ТЭП (TPE). Их основные преимущества в том, что системы уплотнителей от CORPSUN изготавливаются по ГОСТ 307782001 и относятся к IV группе устойчивости условий эксплуатации от –45°С до +70°С. Параметр эластичности уплотнителей CORPSUN настолько высокий, что после сжатия уплотнители полностью восстанавливают свою форму, что, в свою очередь, влияет на долговечность их эксплуатации в местах трения. Уплотнители CORPSUN обеспечивают долговечность использования пергол в динамике в местах трения, не стираются и не оставляют следов.ПОКРЫТИЕ ПОВЕРХНОСТИ ПРОФИЛЯ ПОЛИЭФИРНОЙ АРХИТЕКТУРНОЙ КРАСКОЙ СЕРИИ СУПЕРКОР (SUPERCORE)
Краска СУПЕРКОР (SUPERCORE) — полиэфирная порошковая краска для применения на открытом воздухе. Сертифицирована Кваликоут (Qualicoat) класс 2 — термоотверждающаяся краска для окрашивания поверхности с высоким качеством, применяется в архитектурном секторе, обеспечивая для поверхности изделий высокую устойчивость к ультрафиолетовому излучению и к агрессивным климатическим условиям (низкорасположенные и морские регионы, на высотных зданиях и других особо загрязнённых местах). Гарантия производителя Стардаст (Stardust) на окрашенную поверхность — 10 лет.ТЕХНОЛОГИЯ «СКРЫТОГО КРЕПЕЖА»
Уникальная и технологичная система «скрытого крепежа» CORPSUN на конструкции в серии профилей 135х135 обеспечивает эстетический вид изделия, скрывая в конструкции профилей узлы болтовых и винтовых соединений в стыковках профилей и делая их невидимыми. Также можно осуществить скрытие проводов питания мотора и LED-освещения.НЕСУЩАЯ БАЛКА КАРКАСА
Несущая балка каркаса оснащена встроенным желобом для воды и располагается по периметру всей конструкции, что обеспечивает сбор воды и отведение ее в колонны. За счет функционального проектирования профиля несущая балка способна выдерживать нагрузку конструктива и применяться в пролетах до 7.0 метров с допустимым провисом.
ВОДООТВЕДЕНИЕ ЧЕРЕЗ ОПОРНЫЕ КОЛОННЫ КОНСТРУКЦИИ
Водоотведение через опорные балки обеспечивается небольшим наклоном всей кровли ламелей в одну сторону, что не допускает образования больших луж. Дренажные отверстия обеспечивают достаточный слив воды с желоба конструктива, система спроектирована в соответствии с техническими условиями СНиП II-26-76.
Моторизация и автоматика
используемая в наших конструкциях
Приводы
НАЙС И ФИТ (NICE E FIT)
Датчик ветра
НАЙС ВОЛО (NICE VOLO)
Датчик ветра
НАЙС НЕМОВАЙБ (NICE NEMOVIBE)
Пульты
НАЙС ЭРА ПИ (NICE ERA P)
Приводы
CORPSUN DM
Датчик ветра
CORPSUN DC116
Пульты
CORPSUN DC
Настенный пульт
CORPSUN DC
