Тентовая пергола Т Ангел ДУО (DUO) (отдельностоящая двусторонняя)
| Максимальная площадь (S): | 160 м² |
| Возможность сдваивания: | Есть |
| Материал колонн и балок: | экструдированный алюминий |
| LED подсветка: | В ребрах тента |
Характеристики
| Тип монтажа: | Подвесной |
| Минимальная ширина (L): | 2,5 м |
| Максимальная ширина (L): | 16 м |
| Минимальный вынос (P): | 3 м |
| Максимальный вынос (P): | 12 м (с двумя тягами) |
| Максимальная высота передней части (H2): | 2,5 м |
| Максимальная высота задней части (H1): | 4 м |
| Шаг опор (LC): | 4,5 м |
| Максимальная площадь (S): | 160 м² |
| Угол наклона: | 7-9° |
| Тент стандарт: | ПВХ 850 г/м² Блэкаут (Black-out) |
| Направляющие: | 100×55 мм |
| Колонны: | Профильная труба 100х100. При выносе более 4 м — профильная труба 140х100 |
| Возможность сдваивания: | есть |
| Материал колонн и балок: | экструдированный алюминий |
| Метизы: | нержавеющая сталь |
| LED подсветка: | В ребрах тента |
| Слив воды: | В желоб |
| Покраска: | порошковое покрытие, декорирование (любой цвет) |
| Покрытие: | глянец, матовый, муар |
Описание

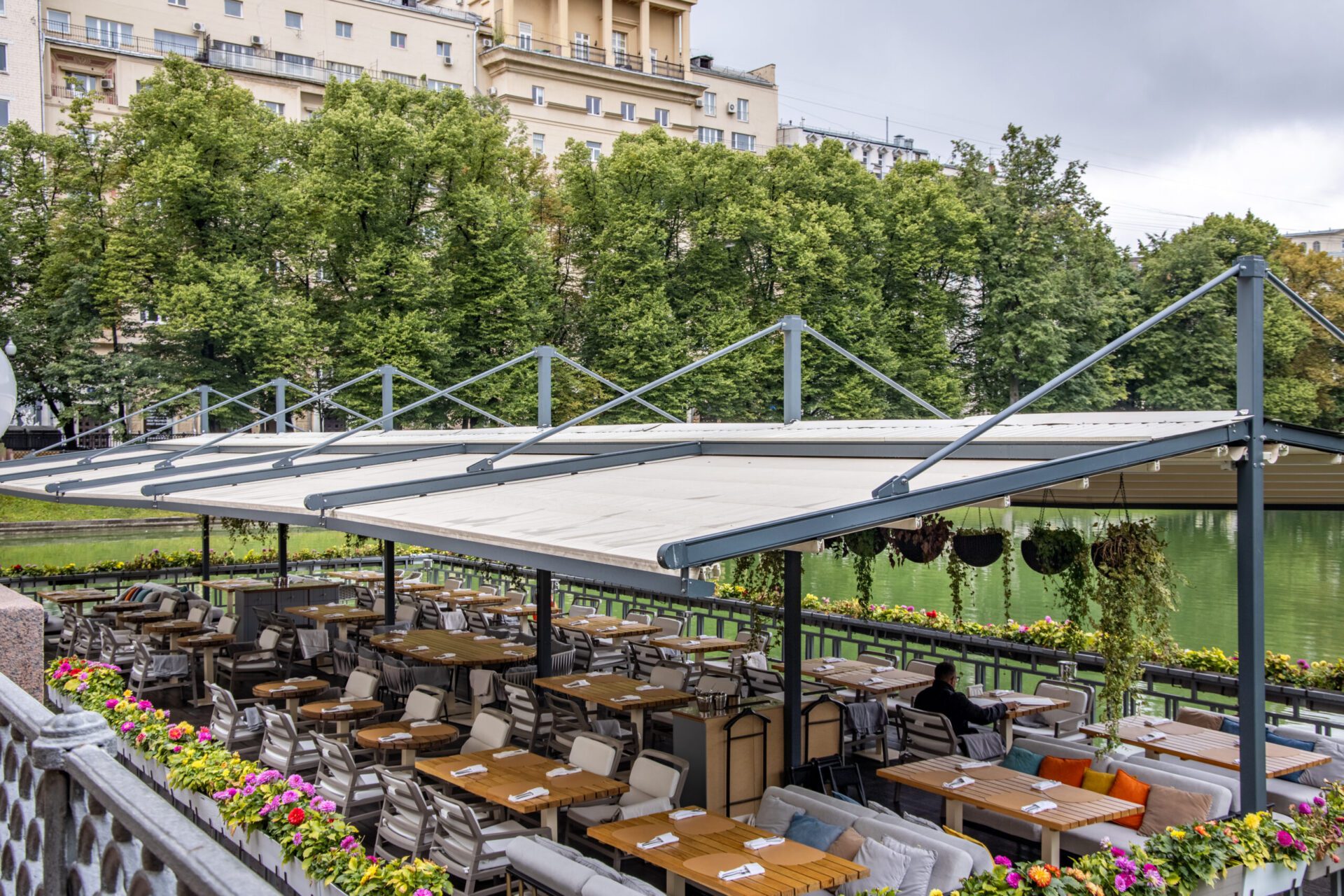

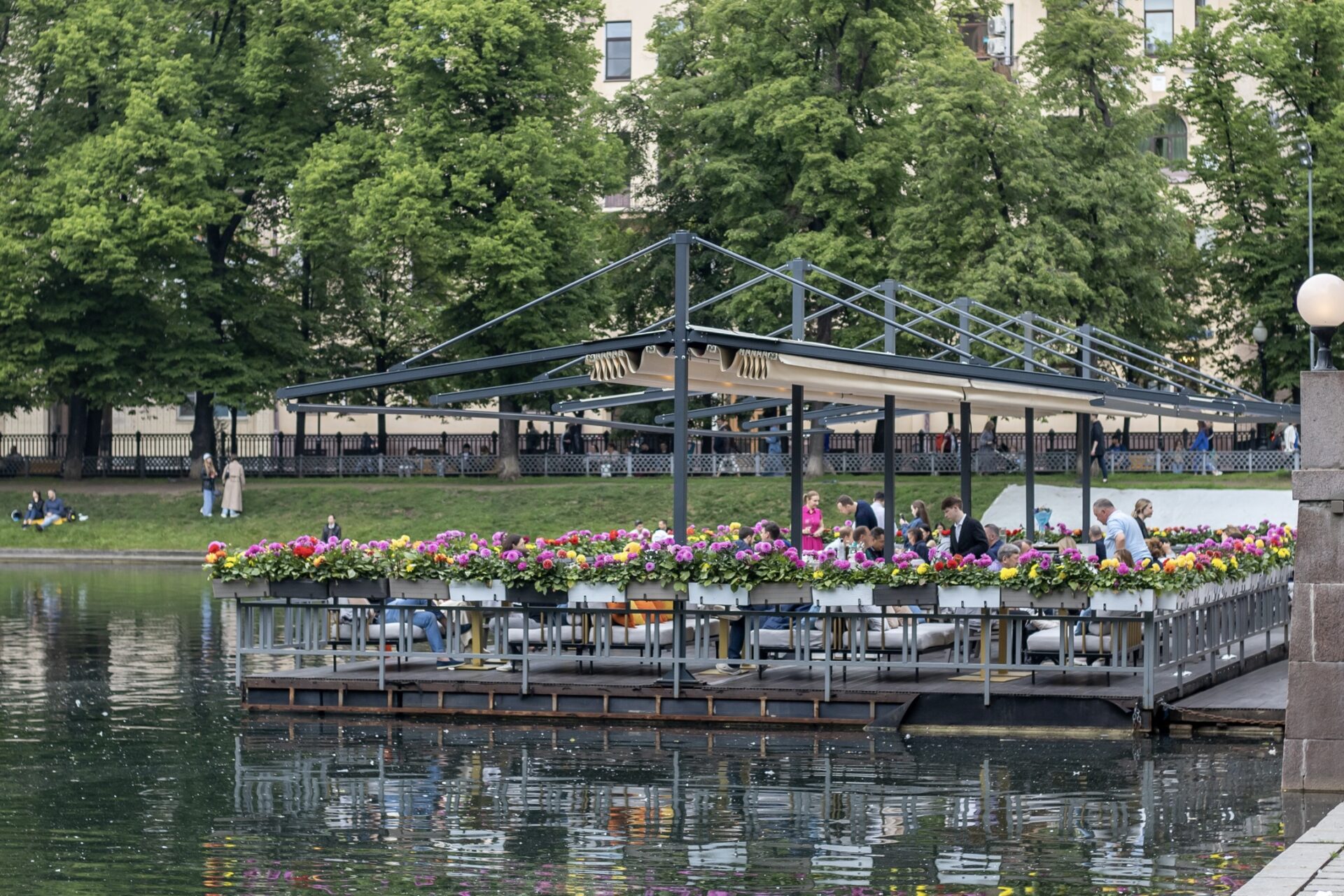

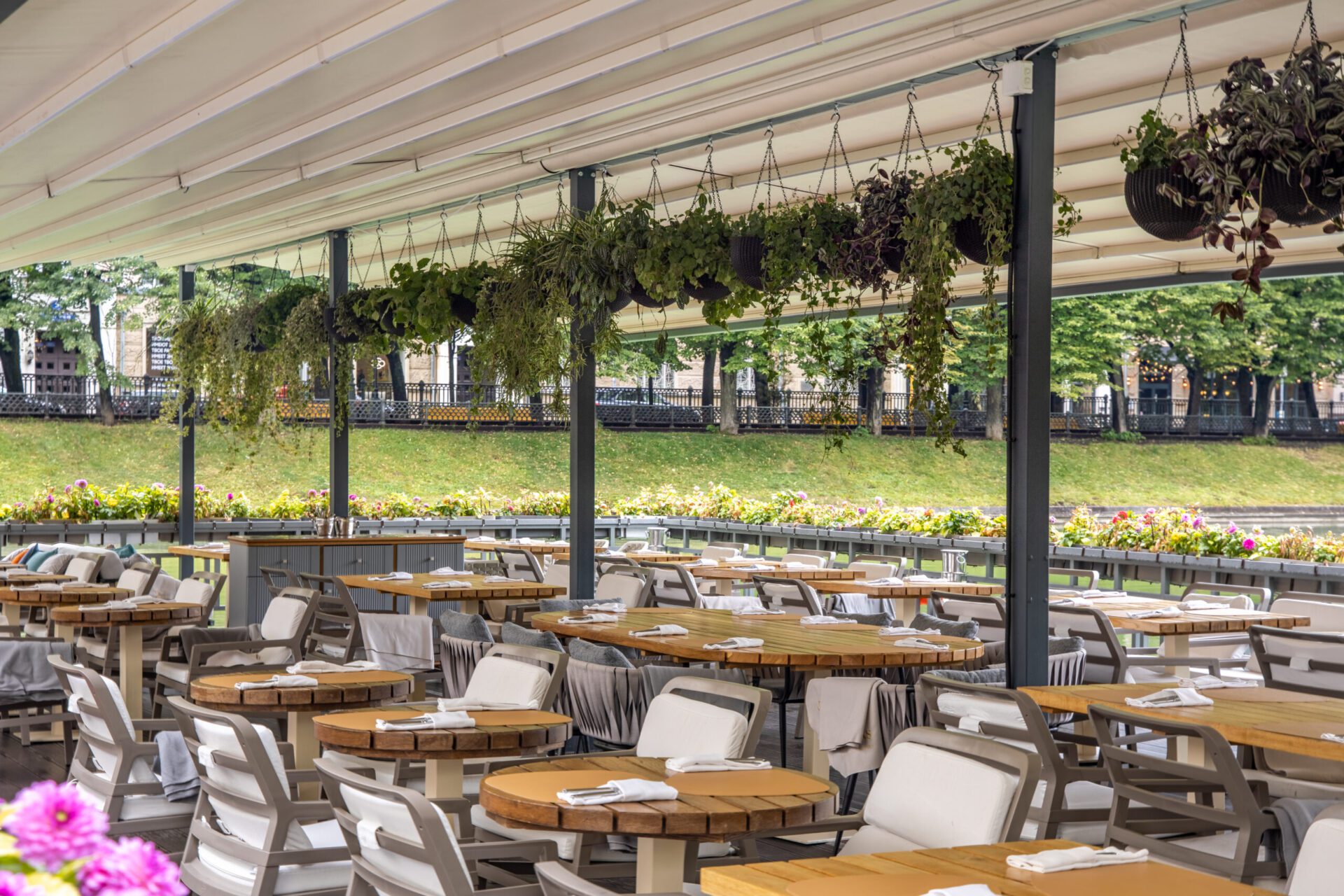

Тентовая пергола Т Ангел ДУО (DUO) — это двускатная конструкция с моторизированным тентом, подвешенная на своих стойках. Она представляет собой легкий тентовый навес и согласуется для кафе и ресторанов как зонт или маркиза.
Двускатная конструкция применяется для установки на открытых свободных площадках. При монтаже важно учитывать технические требования для крепления стоек, на которые устанавливаются тяги для подвеса конструкции.
Если установка опорных стоек к полу невозможна, пергола Т Ангел ДУО (DUO) может быть дополнена дополнительной опорой в виде швеллера, что обеспечивает стабильность и надежность конструкции. Такой подход позволяет уменьшить количество опор и удобно организовать пространство для размещения мебели и других элементов.
Стандартный вынос конструкции составляет до 10 метров, однако, если требуется увеличить этот показатель, можно установить по две тяги с каждой стороны, что позволяет расширить вынос до 12 метров. Это обеспечивает дополнительную гибкость и позволяет адаптировать конструкцию под конкретные потребности и условия эксплуатации.
Преимущества тентовых конструкций
Типы монтажа конструкций серии Энджел (Angel)
ПРИСТЕННЫЙ ТИП МОНТАЖА КОНСТРУКЦИИ
При типе монтажа к стене или другому устойчивому основанию необходимо учесть основу крепления тяг, поддерживающих конструкцию.
ОТДЕЛЬНО СТОЯЩИЙ ТИП МОНТАЖА КОНСТРУКЦИИ (УНО (UNO))
Отдельно стоящий тип монтажа применяется в местах, где основа стены недостаточна для крепления или запрещено устанавливать на фасад конструкции, чтобы не нарушать основу стены или архитектуру. В данном типе монтажа необходимо соблюдать технические условия для крепления стойки, на которой устанавливаются тяги для подвеса конструктива.
ДВУХСКАТНЫЙ ОТДЕЛЬНО СТОЯЩИЙ ТИП МОНТАЖА КОНСТРУКЦИИ (ДУО (DUO))
Двускатный отдельно стоящий тип монтажа применяется на свободных открытых площадках. В данном типе монтажа необходимо соблюдать технические условия для крепления стойки, на которой устанавливаются тяги для подвеса конструктива.
Варианты укомплектовки
КОМБИНИРОВАННЫЙ ТИП КОМПЛЕКТАЦИИ С ПОДЪЕМНЫМ ОГРАЖДЕНИЕМ И ЭКРАНАМИ
Изделия серии Энджел (Angel) можно укомплектовать комбинированно двумя типовыми решениями и подъемным остеклением, и экранами ЭН-500, что обеспечит защиту от палящих солнечных лучей в знойный день.
КОМПЛЕКТАЦИЯ С ПОДЪЕМНЫМ ОГРАЖДЕНИЕМ
КОМПЛЕКТАЦИЯ С ПОДЪЕМНЫМИ ЭКРАНАМИ
Цвет конструкции перголы
Белый
RAL9003
Слоновая кость
RAL1013
Коричневый
RAL8019
Антрацит
RAL7016
Белый муар
RAL9003
Терракот муар
RAL8028
Черный муар
RAL9005
Графит муар
RAL7024
И другие цвета
Муар жесткий
АНДЖЕЛИК (ANGELIC)
Суперматовая
Муар жесткий
АЦТЕК ГОЛД PE (AZTEC GOLD PE)
Матовая
Гладкая
БРОНЗ РИНГ (BRONZE RING)
Матовая
Муар
ВЕЛЮР PE (VELOUR PE)
Матовая
И другие цвета
Технические особенности конструктива
СИСТЕМА «АНТИДОЖДЬ»
«Антидождь» — система профилей ПВХ, один из которых устанавливается в специальные пазы профиля направляющих и плотно прижимается к тенту, блокируя проливание воды, направляя ее вниз в желоб. Другой профиль приваривается к тенту и служит для дополнительной блокировки воды и закрытия каналов в целях укладки электрического провода питания светильников.
ТЕХНОЛОГИЧНАЯ СБОРКА ТЕНТА БЕЗ ДОПОЛНИТЕЛЬНЫХ ЗАТРАТ
Стыковочные элементы для соединения профилей ребер тента обеспечивают быструю сборку тента на объекте без дополнительных затрат на перевозку крупногабаритного груза и заказа подъемного оборудования для монтажа тента в сборе.
МОТОР С ПОВЫШЕННОЙ СКОРОСТЬЮ
В изделиях CORPSUN используется короб мотора, который устанавливается в одну из секций изделия между направляющими под козырьком.
ДОСТУП К МОТОРУ В ЛЮБЫХ СИТУАЦИЯХ И ПРИ ЛЮБОЙ ПОГОДЕ
В конструкции тента предусмотрен капот с фиксацией большого профиля ребра тента на регулируемом кронштейне. Это дает возможность решить вопрос с автоматизацией в любое время — вам не придется закрывать заведение или отменять встречу с гостями. Настройку мотора или техобслуживание сервисная служба произведет с минимальным разбором изделия.
ИНДИВИДУАЛЬНОЕ ПРОЕКТИРОВАНИЕ
Конструкторское бюро CORPSUN индивидуально проектирует любой сложности проект с учетом всех деталей и нюансов. При этом учитывается синхронизация профилей поддержки тента и при необходимости разрабатываются индивидуальные кронштейны крепления, которые также изготавливаются на заводе CORPSUN.
ДИЗАЙН ИЗДЕЛИЙ CORPSUN РАЗРАБАТЫВАЕТСЯ ПОД АРХИТЕКТУРНЫЙ СТИЛЬ ОКРУЖАЮЩЕГО ЛАНДШАФТА И ТЕХНИЧЕСКИХ ТРЕБОВАНИЙ
Дизайн изделий CORPSUN подбирается и разрабатывается в зависимости от архитектурного стиля здания, окружающего ландшафта и стиля оформления интерьеров.
ЭСТЕТИЧНЫЕ ВСТРАИВАЕМЫЕ ЗАГЛУШКИ И СТЫКОВОЧНЫЕ ЭЛЕМЕНТЫ ПРОФИЛЕЙ РЕБЕР ТЕНТА
Встраиваемые заглушки и стыковочные элементы для профилей ребер тента придают изделию современный, законченный и привлекательный внешний вид без видимых элементов крепления.
ТЕХНОЛОГИЯ «СКРЫТОГО КРЕПЕЖА»
Уникальная и технологичная система «скрытого крепежа CORPSUN» на конструкции в серии профилей 135х135 обеспечивает эстетический вид изделия, скрывая в конструкции профилей все узлы болтовых и винтовых соединений в стыковках профилей и делая их невидимыми. Технология также дает возможность скрывать провода питания мотора и LED освещения.
ГАРМОНИЧНОЕ СЕЧЕНИЕ СЕРИИ ПРОФИЛЕЙ CORPSUN
Система профилей CORPSUN проектируется в сериях изделий с одинаковым сечением профиля. Это обеспечивает единые линии конструкции с гармоничным и привлекательным видом. Конструктив изделий спроектирован с особым вниманием к эстетике, гармонии и симметрии, что придает изделиям CORPSUN идеальные пропорции, перголы с любого ракурса смотрятся привлекательно и изысканно. В конструктиве изделия отсутствуют выступающие элементы, искажающие архитектурные линии конструктива.
ГАРМОНИЧНОЕ ВСТРАИВАНИЕ ИЗДЕЛИЙ В ПРОЁМЫ КОНСТРУКЦИИ
Встраиваемые в проемы системы остекления или экраны ЭН-500 не создают нагромождения, а повторяют линии конструктива, создавая гармонию и безупречный внешний вид. Установка функциональной защиты возможна в ваши проемы зданий и беседок.
ЗАЩИТНЫЕ ДЕКОРАТИВНЫЕ КРЫШКИ ДЛЯ КОМПЛЕКТАЦИИ УНО (UNO)
В конструкции изделия УНО (UNO), т.е. отдельно стоящей, непримыкающей к зданию, предусмотрена установка защитных задних крышек, что придает законченный красивый вид конструкции.
ПОКРЫТИЕ ПОВЕРХНОСТИ ПРОФИЛЯ ПОЛИЭФИРНОЙ АРХИТЕКТУРНОЙ КРАСКОЙ СЕРИИ СТАРДАСТ Суперкор (STARDUST Supercore)
Краска СТАРДАСТ Суперкор (STARDUST Supercore) – полиэфирная порошковая краска для применения на открытом воздухе. Сертифицирована Кваликоут (Qualicoat) класс 2 – термоотверждающаяся краска для окрашивания поверхности с высоким качеством. Применяется в архитектурном секторе, обеспечивая для поверхности изделий высокую устойчивость к ультрафиолетовому излучению и к агрессивным климатическим условиям (низкорасположенные и морские регионы, на высотных зданиях и других особо загрязнённых местах). Гарантия производителя Стардаст (Stardust) на окрашенную поверхность — 10 лет.
ПРОЧНЫЙ И ДОЛГОВЕЧНЫЙ ТЕНТОВЫЙ МАТЕРИАЛ
Текстильные материалы обладают высокой прочностью, устойчивостью к механическим повреждениям, разрыву, растяжению.
Гарантия — до 10 лет.
Используемый технический текстиль для тентов имеет экологичный состав материалов, он абсолютно безопасен для здоровья и не имеет неприятного запаха ПВХ. Параметры продукции соответствуют европейским стандартам высокого экологического качества HQE и BBC.
СИСТЕМА УПЛОТНИТЕЛЕЙ
В изделиях CORPSUN предусмотрены система уплотнителей, которые устанавливаются на фронтальном желобе и уплотняют прижим большого профиля тента. Также уплотнители установлены на профилях поддержки козырька в изделиях серии А5 и А2 для уплотнения расстояния между профилем и тентом, что обеспечивает сухость и отсутствие сквозняка.
ВСТРОЕННАЯ LED ПОДСВЕТКА
В изделиях CORPSUN предусмотрена встроенная LED подсветка в профилях ребер тента без выпирающих элементов.
Моторизация и автоматика
используемая в наших конструкциях
Приводы
НАЙС И ФИТ (NICE E FIT)
Датчик ветра
НАЙС ВОЛО (NICE VOLO)
Датчик ветра
НАЙС НЕМОВАЙБ (NICE NEMOVIBE)
Пульты
НАЙС ЭРА ПИ (NICE ERA P)
Приводы
CORPSUN DM
Датчик ветра
CORPSUN DC116
Пульты
CORPSUN DC
Настенный пульт
CORPSUN DC
